Placa fm 300 watts configurable

Placa fm 300 watts figurable.

La placa se entrega tal cual se ve en la fotografía de portada, esta PCB permite al técnico utilizar esta placa como un pcb de m31 electrónica en linea tradicional u homologada, dr2 broadcast, nbc y siglo 21.La tornilleria de esta placa coincide perfectamente con la matriz de m31, en las lineas de fm antes mencionadas, así como también en la de las marca Dr2 broadcast y Siglo 21.

Se puede configurar de 3 maneras distintas Y con 3 fines distintos.

Configuración Nro 1:

EN ESTA CONFIGURACIÓN, EL EQUIPO RESPONDERÍA A LOS PARÁMETROS DE LA LINEA TRADICIONAL DE M31.

Esta configuración es la tradicional con 2 lineas de 50 ohms en paralelo para llegar a los 25 O 2 cables de 25 ohmios todo lo mencionado en la compuerta del transistor MRF151G, mas una linea mas de 50 ohmios con un pad 463 y 403 para ajustar las "Z-IN" de entrada, ademas se deberá agregar el transformador realizado con cable semirígido de 25 ohmios y su capacitor de ajuste con la bobina "+/V" y su choque de entrada.

Esta primera configuración sirve para reemplazar y/o sumar con otro modulo de potencia M31 o dr2...Por ejemplo...

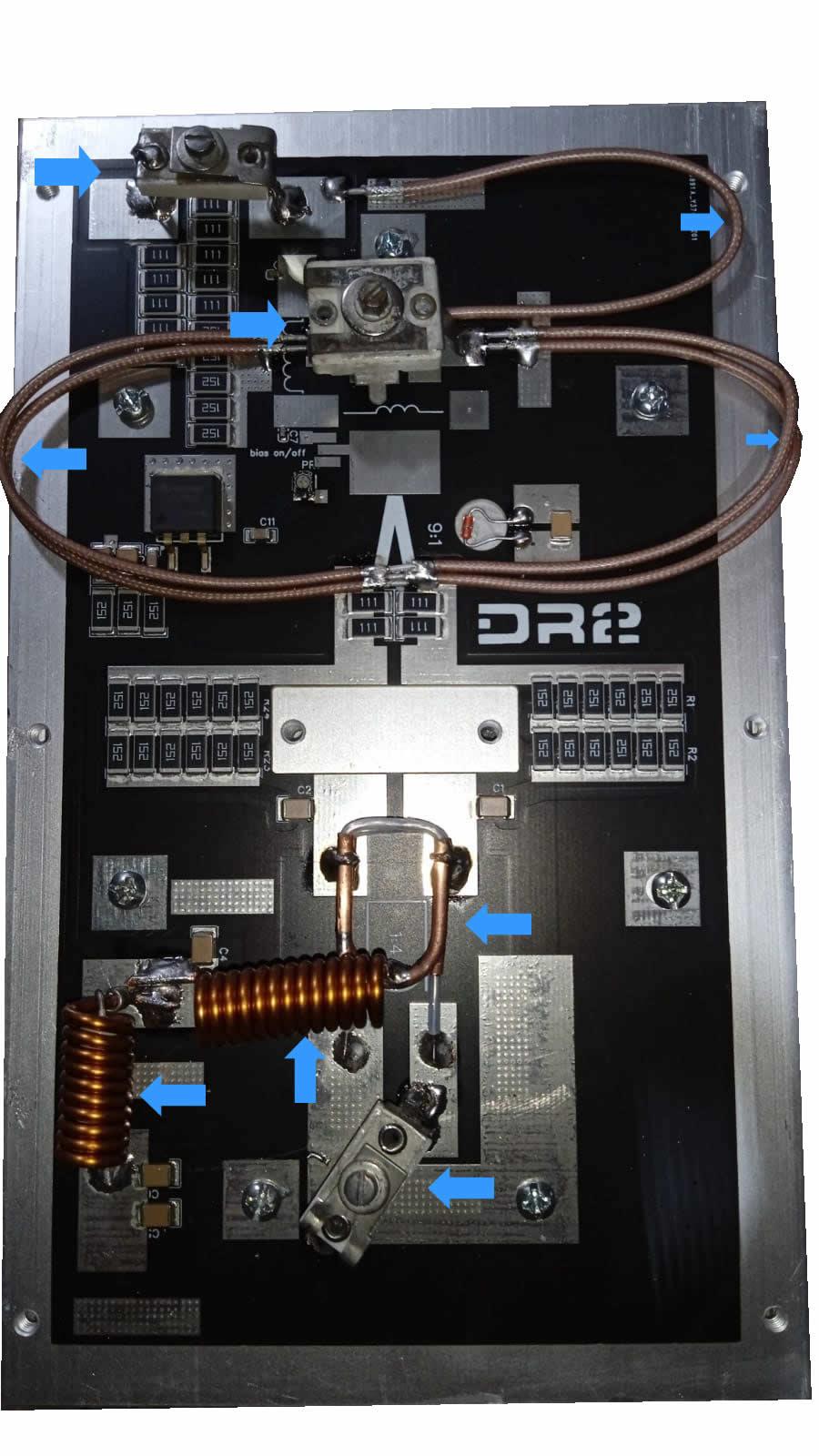

En la figura N°1 puede apreciarse con flechas de color los elemento pasivos (componentes) que deberán ser colocados en el momento de el montado, estos elementos NO están incluidos en el precio aqui publicado.

FIGURA N°1

Configuración Nro 2:

EN ESTA CONFIGURACIÓN EL EQUIPO SE PODRÁ EXCITAR CON HASTA 7 W DE ENTRADA Y QUEDARÍA BANDA ANCHA SIN AJUSTES DE ENTRADA Y SOLO SE DEBERÍA AJUSTAR LA SALIDA DE ANTENA (DE SER NECESARIO), TAMBIÉN PERMITIRÍA SUMAR MÓDULOS DE POTENCIA CON ESTA CONFIGURACIÓN SIN NECESIDAD DE TANTOS TRIMMERS.

Esta configuración es la versión mas "recomendable" en un futuro no muy lejano y se expresa en colocar una bobina en la entrada con un balun realizado en caño (sistema RVR) con o sin sistema de alimentación de bias y un atenuador de rf de entrada. Todo lo mencionado en la compuerta del transistor MRF151G, sin pad  de entradas este circuito NO lleva ajuste de "Z-IN" de entrada, ademas se le deberá agregar el transformador realizado con cable semirígido de 25 ohmios y su capacitor de ajuste con la bobina "+/V" y su choque de entrada. y permite ser sumado con otros módulos modificables también. tener muy en cuenta que en caso de utilizar sistema de BIAS el mismo deberá ser bien ajustado ya que un mal ajuste de este terminara en cuestión de segundos con el transistor.

Configuración Nro 3:

EN ESTA CONFIGURACIÓN EL EQUIPO SE PODRÁ EXCITAR CON HASTA 7 W DE ENTRADA Y QUEDARÍA BANDA ANCHA SIN AJUSTES DE ENTRADA Y SALIDA, CON ESTA CONFIGURACIÓN NO SE REQUIEREN NINGÚN TIPO TRIMMERS.

Esta configuración le permite convertir su m31, siglo21 dr2, etc en una potencia lineal de banda ancha sin ajustes pudiendo utilizar para adaptar la entrada, una bobina en la entrada con un balun realizado en caño (sistema RVR) con o sin sistema de alimentación de bias asi como también sistema con balun de ferrita y un atenuador de rf de entrada. Todo lo mencionado en la compuerta del transistor MRF151G, sin pad  de entradas este circuito NO lleva ajuste de "Z-IN" de entrada, ademas se le deberá agregar el transformador realizado con cable semirígido de 25 ohmios y su capacitor FIJO, con la bobina "+/V" y su choque de entrada. tener muy en cuenta que el sistema de BIAS deberá estar bien ajustado ya que un mal ajuste de este terminara en cuestión de segundos con el transistor.

Por favor despeje todas sus dudas.

Podemos entregar esta placa 100% armada y funcional, consúlte.

SI USTED NO ES TÉCNICO O NO TIENE LOS CONOCIMIENTOS SUFICIENTES recomendamos NO COMPRAR ESTE PRODUCTO.

Recuerde que es mejor preguntar 1000 veces a comprar algo que a usted no le sirva, puede comunicarse con Dimar transmisores y antenas a través del siguiente whatsapp
